加工定制波峰焊过炉载具防浮高治具波峰焊托架波峰焊过炉治具厂家

以下是关于加工定制波峰焊过炉载具、防浮高治具、托架及厂家的详细指南，帮助您高效解决问题并选择合适供应商：

一、核心需求解析

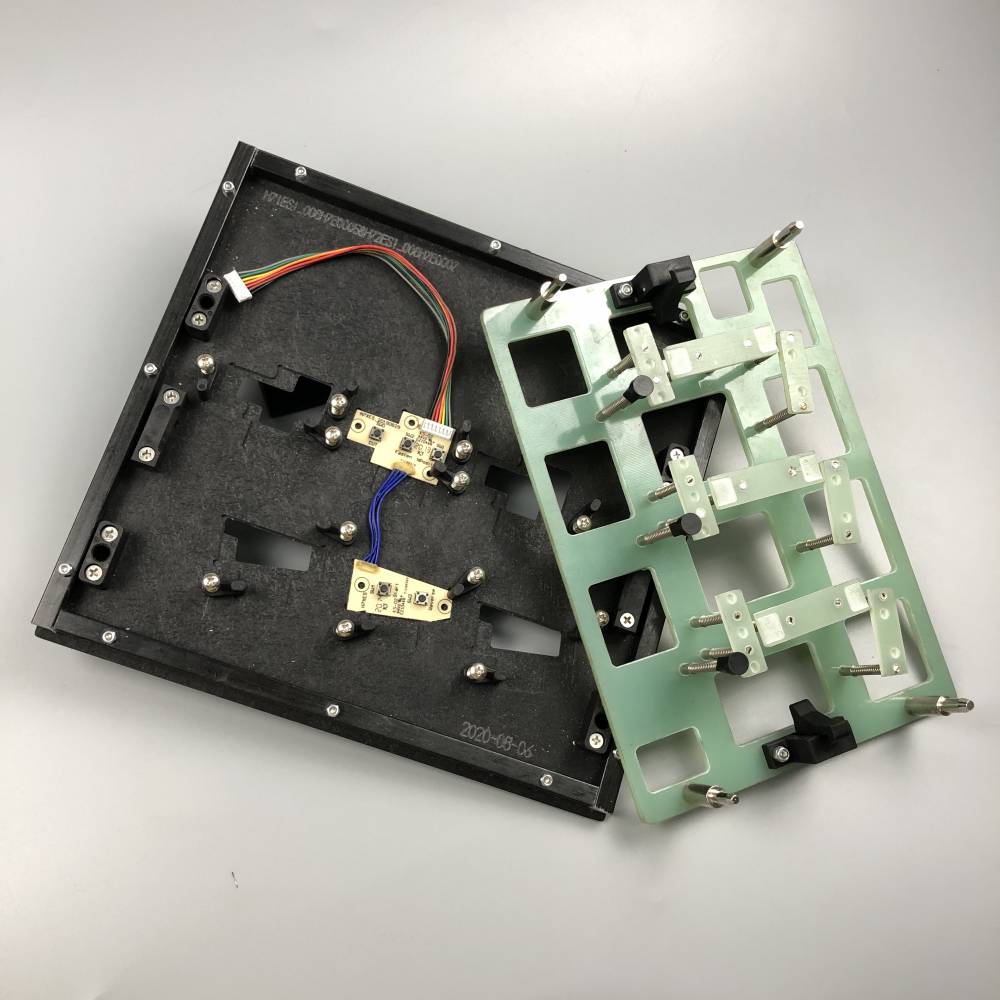

1. 波峰焊过炉载具
  作用：承载PCB板通过波峰焊设备，确保焊接稳定性。
  材质：通常为耐高温工程塑料（如玻纤增强尼龙）或铝合金，需根据温度（260℃以下）选择。
  定制要点：需提供PCB尺寸、元件布局、定位孔位置等设计文件。
2. 防浮高治具
  功能：防止PCB在焊接过程中受热变形或元件浮起，确保焊接一致性。
  设计：可搭配压块、弹簧夹或磁性固定结构，需考虑压力均匀性。
3. 托架（过炉治具）
  类型：全板托架（支撑整板）或局部托架（针对特定元件）。
  细节：需预留波峰焊喷嘴避让区域，避免干涉焊锡流动。


二、选择厂家的关键因素
1. 专业资质
  **选择有波峰焊治具专营经验的厂家，要求提供案例（如汽车电子、消费电子等）。
  认证：*** 9001质量管理体系认证是基础，有UL或RoHS认证更佳。
2. 设计与工艺能力
  3D设计验证：厂家应能根据您的PCB文件进行模拟分析，优化治具结构。
  加工设备：CNC精雕机（精度±0.05mm）、注塑机（针对塑料治具）等。
3. 材料选择
  塑料治具：推荐 Epoxy（环氧树脂） 或 PEEK（聚醚醚酮），耐高温且低变形。
  金属治具：铝合金（轻量化）或不锈钢（高刚性），需表面氧化处理防粘锡。
4. 交期与成本
  样品周期：通常5 7天，批量生产15 30天（视复杂度）。
  价格参考：塑料治具约200 800元/套，金属治具500 2000元/套（具体按尺寸报价）。


四、定制流程建议
1. 提供资料：Gerber文件、PCB实物照片、特殊元件（如高引脚BGA）说明。
2. 设计确认：要求厂家出具3D图纸，重点检查定位柱、压扣位置。
3. 样品测试：验证治具与PCB的匹配度及过炉后的焊接效果。
4. 批量优化：根据试产反馈调整（如增加散热孔、优化开槽）。

五、常见问题解决方案
  问题1：治具变形导致卡板
→ 选用玻纤增强材料或增加金属加强筋。
  问题2：元件浮高
→ 采用分段式压板设计，避免集中受力。
  问题3：锡渣残留
→ 治具底部设计倾斜导流槽，便于清洁。
