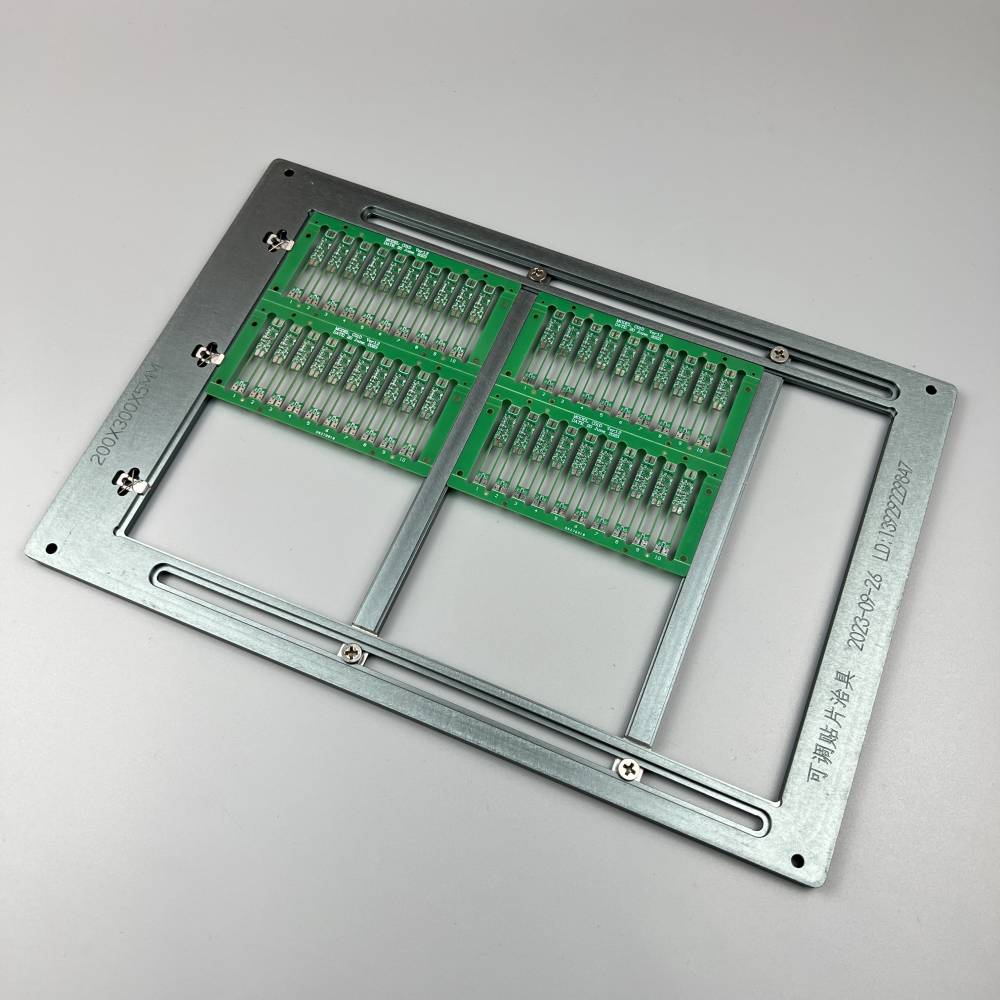

pcba贴片波峰焊治具耐高温过锡过炉载具软板合成石多用功能测试治具

PCBA贴片波峰焊治具（过锡过炉载具）是电子制造中用于固定和保护电路板（尤其是柔性软板）的关键工具，需具备耐高温、精准定位和多用途功能。以下是关于此类治具的详细解析：

1. 核心功能与特点
  耐高温材料
  合成石（如FR4、铝硅酸盐）：耐温达300℃以上，热变形小，绝缘性好，适合波峰焊和回流焊。
  铝合金（阳极氧化处理）：轻量化且散热快，但需注意绝缘处理。
  特种工程塑料（如PEEK、PI）：成本较高，但兼具耐高温和机械强度。
  软板（FPC）**设计
  精密定位：使用销钉、磁吸或真空吸附固定柔性板，避免移位。
  防变形结构：添加支撑条或压块，防止软板过炉时弯曲。
  避让开窗：治具开口避开焊点，确保锡流渗透，同时保护敏感元件。
  多功能兼容性
  模块化设计：可更换定位模块，适配不同板型（单板/拼板）。
  测试集成：预留探针孔位，支持在线测试（ICT）或功能测试（FCT）。


2. 关键设计考量
  热管理
  避免局部过热，需优化开孔率和结构（如蜂窝设计）。
  高温环境下尺寸稳定性（合成石膨胀系数低至0.1×10??/℃）。
  工艺适配性
  波峰焊：治具底部需有导流槽，减少锡渣残留。
  回流焊：避免遮挡热风循环，确保温度均匀性。
  耐用性与维护
  表面防粘涂层（如特氟龙）减少锡膏残留。
  定期清洁和检查定位精度，防止老化变形。


3. 典型应用场景
  高密度PCB：如手机主板、汽车电子，需治具提供精准屏蔽。
  异形板/软硬结合板：定制治具轮廓，解决定位难题。
  多品种小批量：快速换线设计（如磁吸固定）提升效率。

4. 选型建议
  材料选择：**合成石（性价比高），**高温环境考虑PEEK。
  供应商评估：要求提供热仿真报告和样品实测数据（如连续过炉100次后的变形量）。
  成本平衡：复杂治具（如带测试功能）初期投入高，但可降低长期测试成本。


5. 常见问题与解决
  问题：软板过炉后起皱。
对策：增加治具支撑面积，改用分段式压合结构。
  问题：锡珠残留。
对策：优化治具开孔角度（建议45°引流），增加助焊剂导流槽。
