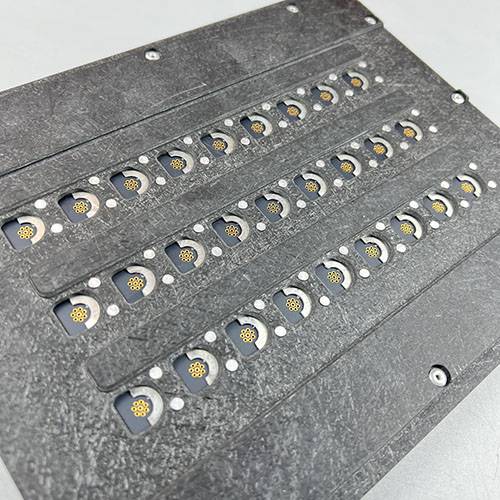

铝合金线路板波峰焊过炉治具软板耐高温过锡波峰焊过炉载具托盘加工

针对铝合金线路板波峰焊过炉治具（载具/托盘）的加工需求，以下是专业的技术分析和解决方案：


一、核心设计要求
1. 耐高温性
  需长期承受260 300℃的波峰焊高温（无铅工艺峰值温度约260 280℃）。
  推荐材料：
  铝合金：6061 T6（轻量化、易加工，表面需阳极氧化或硬质氧化增强耐热性）。
  复合材料：如德国玻纤增强PEEK（耐温260℃以上）或美国杜邦Teflon涂层（短期耐300℃）。
  钛合金（***高温场景，成本较高）。
2. 结构稳定性
  避免热变形，需优化结构设计（如加强筋、对称布局）。
  铝合金建议厚度≥5mm，复杂结构可采用CNC分体加工后组装。
3. 软板（FPC）兼容性
  设计精密定位槽/压盖结构，避免软板移位（如硅胶压条或弹簧夹固定）。
  接触面需光滑（Ra≤0.8μm）防止刮伤软板。

二、关键加工工艺
1. 材料预处理
  铝合金：T6热处理（提高硬度）→ 硬质阳极氧化（膜厚≥50μm，增强耐腐蚀性）。
  复合材料：高温退火消除内应力。
2. 精密加工流程
  CNC加工：公差控制在±0.05mm以内，确保定位孔/槽精度。
  激光切割（适用于薄板或复杂轮廓）。
  表面处理：
  喷砂（增加涂层附着力）。
  特氟龙喷涂（干膜润滑，防锡渣粘连）。
3. 热管理设计
  治具开孔率≥60%（减少热蓄积），边缘加装隔热手柄（如电木材质）。
  高温环境下测试热变形量（建议≤0.1mm/100mm）。


三、质量控制要点
1. 高温测试
  连续过炉100次后检测尺寸稳定性（三次元测量仪）。
2. 锡槽兼容性
  验证治具与助焊剂/锡膏的化学兼容性（避免氧化或腐蚀）。
3. 防静电要求
  表面电阻控制在10? 10?Ω（适用于敏感电子元件）。


五、成本优化建议
  批量生产时采用模组化设计（通用底座+可换定位模块）。
  替代方案：铝合金基体+局部陶瓷纤维隔热片（降低成本30%以上）。
如需进一步仿真分析（如热应力FEM）或具体图纸审核，可提供详细参数进行深度优化。，我将协助优化推荐方案。
